Подключение VPN Wireguard

VPN Gateway

Перед настройкой подключений VPN Wireguard ознакомьтесь с информацией о VPN Gateway.

После регистрации аккаунта в сервисе VPN, по умолчанию создаётся один VPN-шлюз.

Ниже описаны шаги для создания VPN Wireguard-подключения и добавления устройств.

Перед началом работы

Перед созданием VPN Wireguard-подключения подготовьте и самостоятельно задайте следующие данные:

• Адрес Подсети устройств (Subnet)
  Виртуальная сеть, в которой будут находиться устройства, подключающиеся к VPN.
  Пример: 192.168.47.0/24
  Первый адрес этой подсети будет использоваться как Адрес шлюза (Gateway IP) в параметрах подключения (например: 192.168.47.1).

• Необходимость маскировки IP-адресов (NAT)
  Решите, требуется ли скрывать (маскировать) реальные IP-адреса подключаемых устройств за адресом VPN-сервера.
  Эта настройка включается с помощью чекбокса Включить NAT для подсети.
  Включение NAT упростит сетевую конфигурацию — устройства VPN смогут получать доступ к целевым виртуальным машинам без необходимости вручную настраивать маршруты и правила безопасности.

• Название девайса
  Придумайте название для вашего клиентского устройства (девайса), которое позволит легко идентифицировать конечное устройство, с которого происходит подключение к VPN.

• Публичный ключ из установленного клиента Wireguard

• Приватный ключ из установленного клиента Wireguard

Создание нового подключения

Чтобы создать подключение в предсозданном VPN-шлюзе:

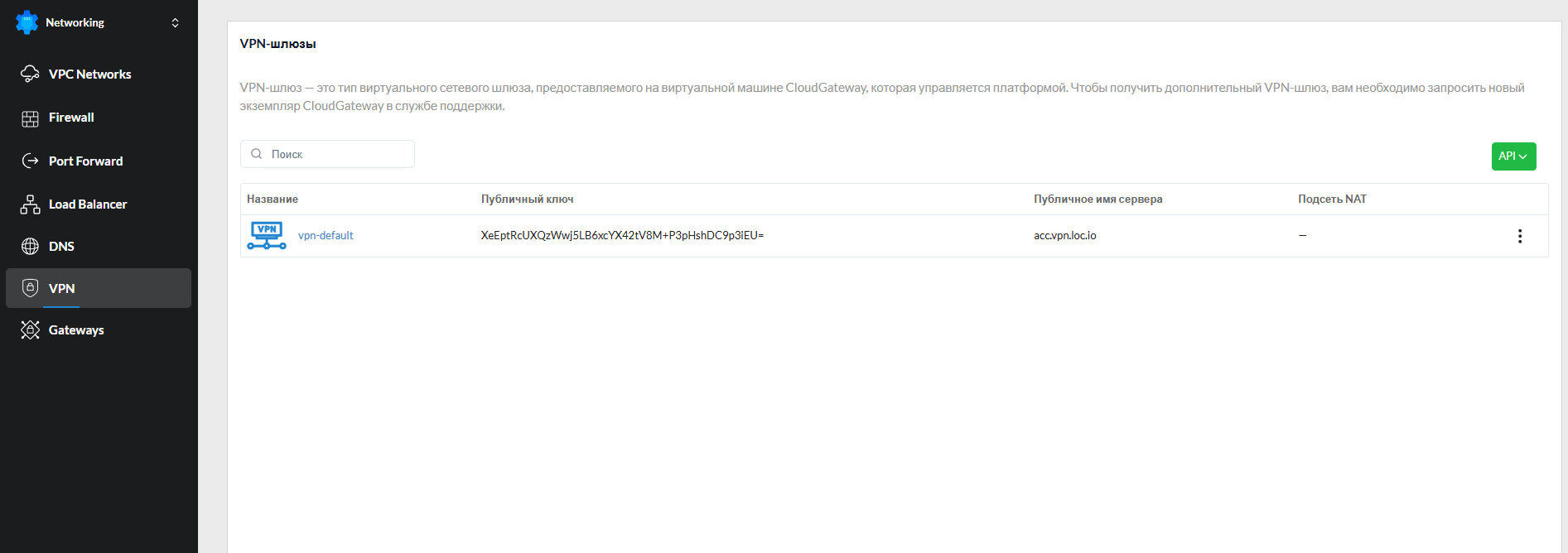

1. Перейдите в VPN Gateways.

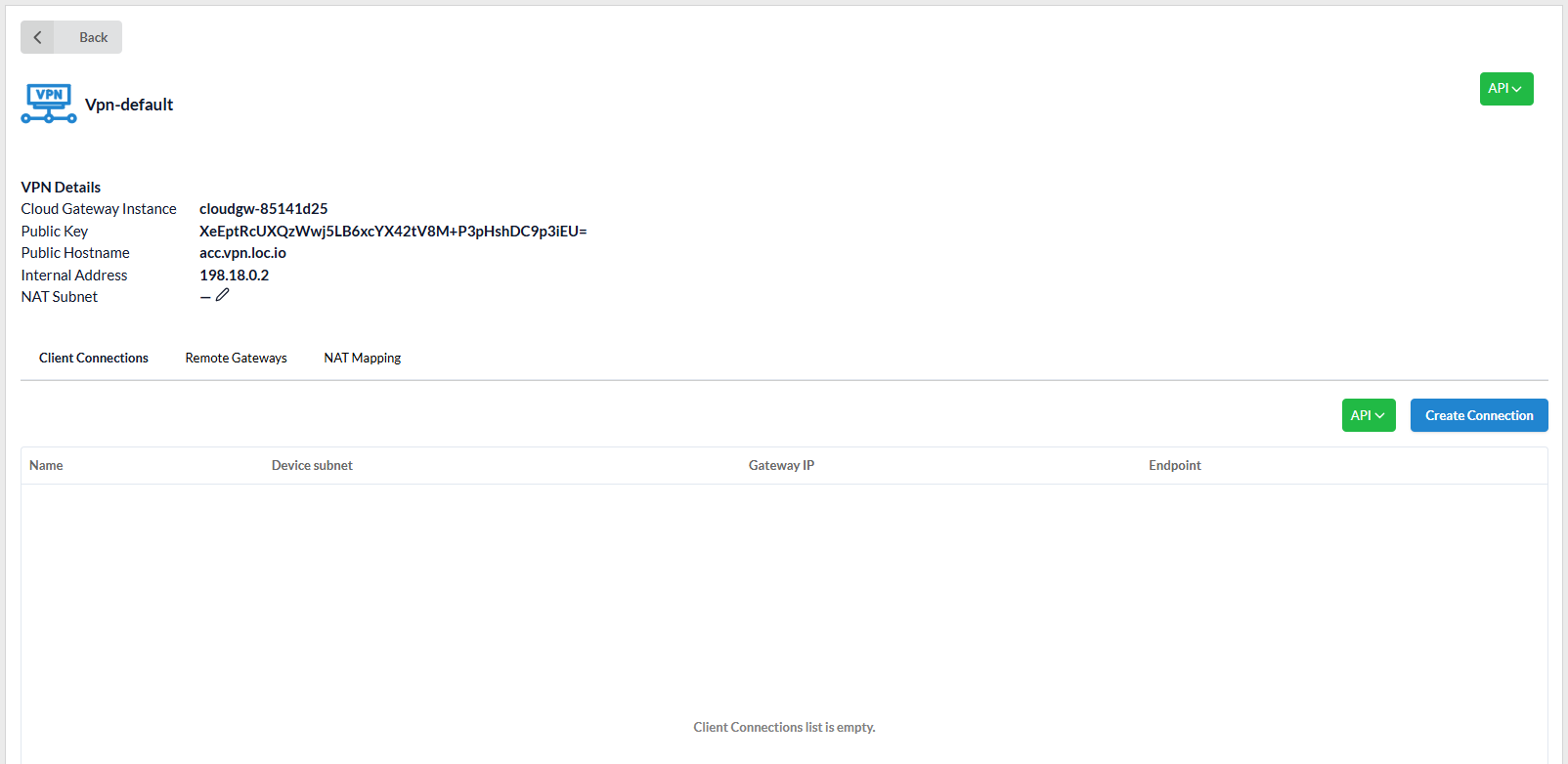

2. Нажмите на существующий шлюз.
3. В открывшемся окне нажмите кнопку Создать подключение.

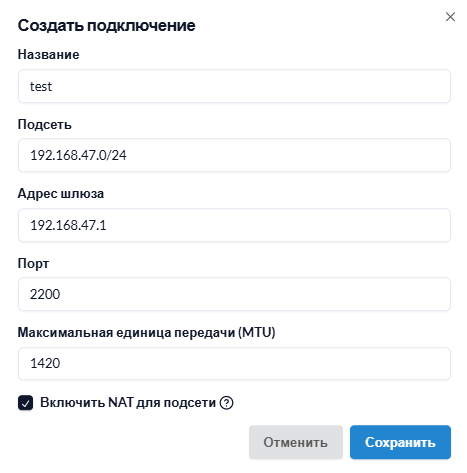

В форме создания подключения заполните следующие поля:

• Название подключения;
• Подсеть устройств - IP-адрес VPN Gateway в подсети клиентского подключения. Укажите заранее выбранную подсеть (например: 192.168.47.0/24);
• Адрес шлюза - IP-адрес шлюза (например: 192.168.47.1);
• Порт - UDP-порт на публичном IP-адресе;
  Рекомендуем для первого подключения использовать порт 2200/udp, так как он преднастроен и разрешен. Для следующих подключений в пределах аккаунта обратитесь в службу поддержки для настройки порта.
• Максимальную единицу передачи (MTU) - рекомендуемое максимальное значение - 1420.

После заполнения нажмите Добавить.

Добавление маршрута

Чтобы устройства, подключённые через VPN, могли видеть виртуальные машины в других сетях аккаунта, нужно добавить новый маршрут к указанной подсети подключения в список маршрутов VPC.

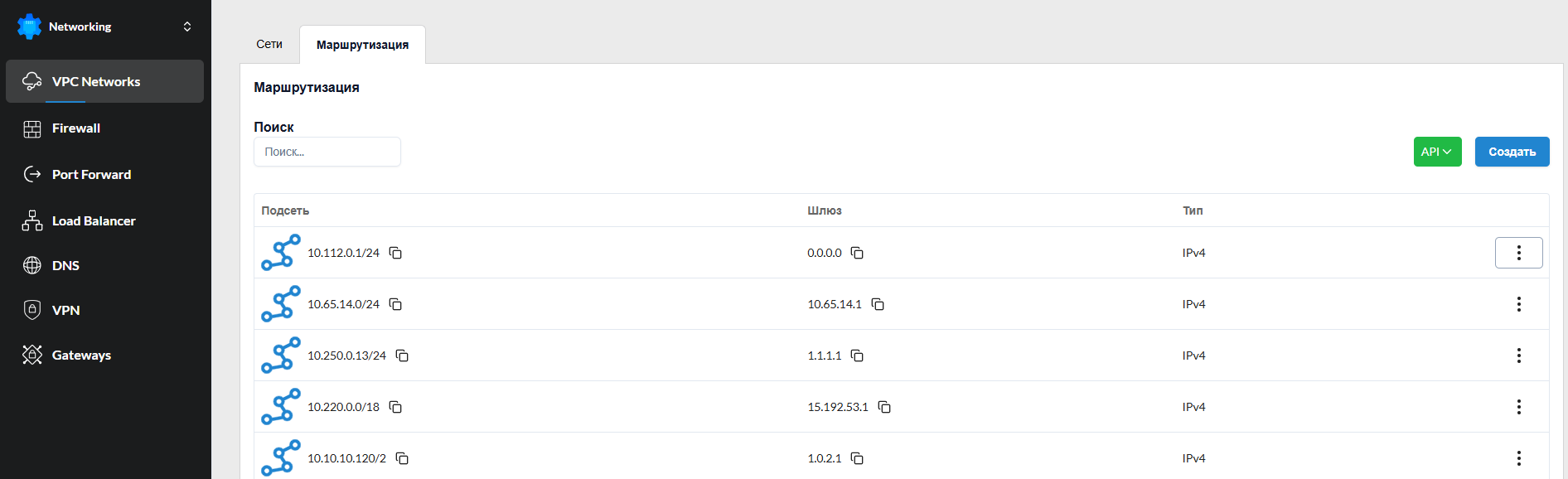

1. Перейдите в VPC Networks → вкладка Маршрутизация.
2. Нажмите Создать веб-маршрут.

В модальном окне создания маршрута укажите:

• Подсеть (в данном случае 192.168.47.0/24);
• Шлюз – внутренний адрес, созданного ранее соединения подключения (в данном случае – 198.18.0.2).

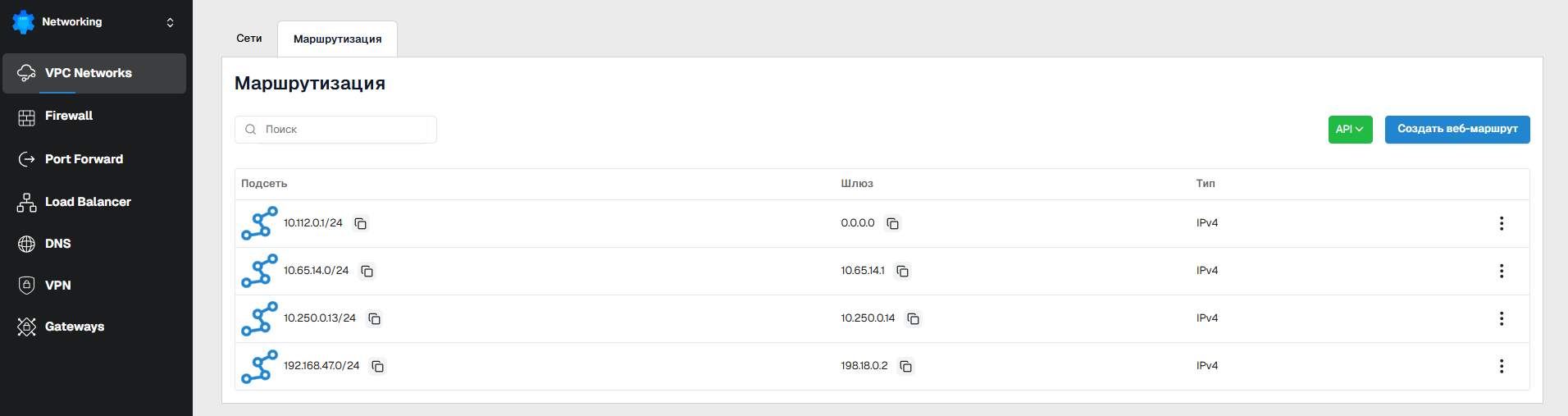

Созданный веб-маршрут будет отображаться в общем списке маршрутов.

Добавление устройства

Чтобы начать использовать это VPN-соединение, нужно добавить ваше устройство в список подключений.

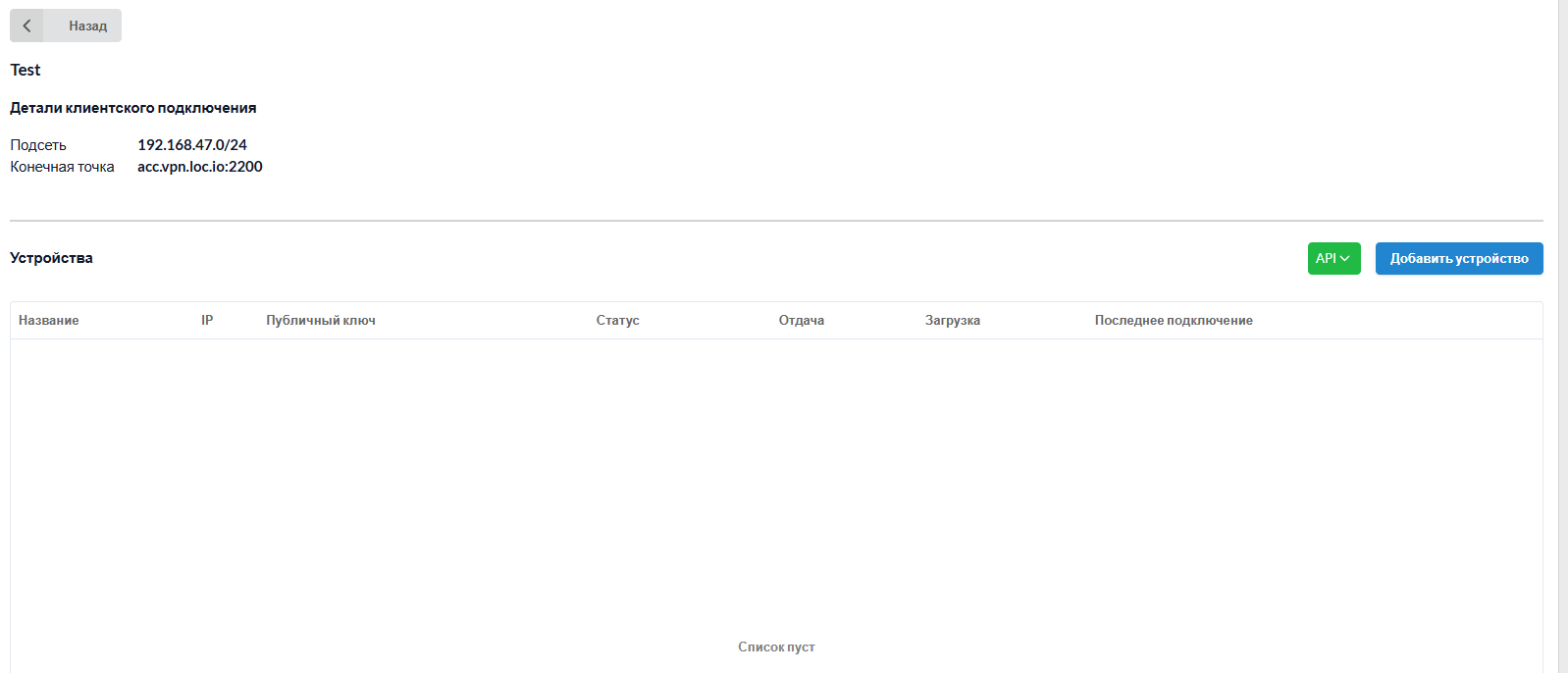

1. Откройте созданное соединение.
2. Нажмите кнопку Добавить устройство.

Заполните следующие поля:

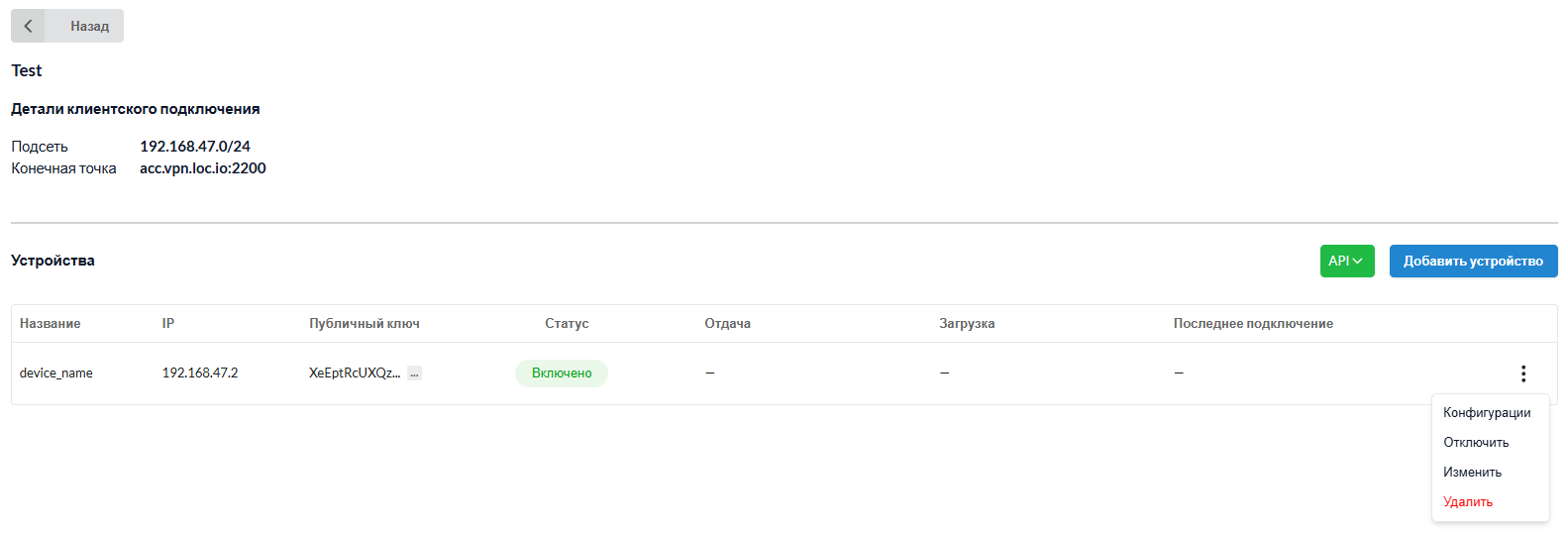

• IP - автоматически предложенный свободный адрес (из подсети, указанной при создании соединения), в данном случае - 192.168.47.2;
• Публичный ключ – публичный ключ Wireguard пользователя;
• Поля Подсети маршрутизации и Keep Alive являются опциональными.

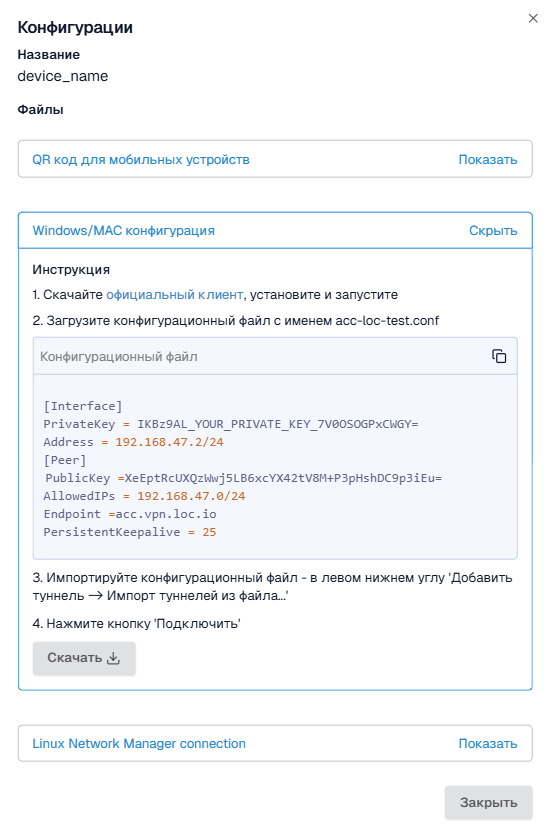

Настройка конфигураций

Чтобы завершить настройку, сгенерируйте конфигурационный файл Wireguard, чтобы активировать VPN подключение на устройстве.

1. В боковом меню выбранного устройства перейдите в раздел Конфигурации.



2. В открывшемся модальном окне введите Приватный ключ Wireguard и нажмите Продолжить.



3. Следуйте встроенным инструкциям для вашей операционной системы.

4. Используйте сгенерированный конфигурационный файл или QR-код для подключения.



После успешного выполнения инструкций VPN Wireguard-подключение считается настроенным.

Проверка подключения

Проверить успешность подключения устройства к VPN можно запустив команду ping с указанием адреса шлюза:

ping 192.168.47.1
