Load Balancer¶

Введение¶

Application Load Balancer (ALB) - сетевой сервис, который распределяет входящий публичный веб-трафик между виртуальными серверами для обеспечения отказоустойчивости веб-сайтов и приложений.

Балансировщик нагрузки (ALB) позволяет равномерно направлять веб-трафик или трафик TLS на виртуальные машины, относящиеся к одному Compute-сервису, на основе доменного имени в протоколе HTTP или расширения Server Name Indication (SNI) протокола TLS.
При резком изменении объема входящего трафика балансировщик равномерно распределяет весь объем запросов между ресурсами по алгоритму Round-robin. ALB обеспечивает возможность автоматического обновления сертификатов LetsEncrypt и возможность загрузки собственных сертификатов. Перенаправление через ALB не требует открытия портов назначения виртуальных машин в Network Security Group во вкладке Firewall. ALB предоставляет доступ на основном публичном адресе аккаунта только по портам 80 и 443. Данные порты могут быть переназначены в приложении Port-Forwarding.

Функция Проверка работоспособности(HealthCheck) позволяет исключить неработоспособные серверы из ротации балансировки нагрузки. ALB отслеживает состояние виртуальных машин, отвечающих за маршрутизацию веб-трафика, и считает их работоспособными, если они возвращают коды состояния в диапазоне 2XX–3XX на запросы проверки (выполняемые через заданные интервалы). Если виртуальная машина оказывается недоступной (выключена или неисправна), HealthCheck гарантирует, что веб-трафик не будет направляться на эту машину.

Администратор

Управление ALB доступно только для пользователей с ролью Администратора аккаунта.

Вкладка Веб-маршруты содержит список маршрутов веб-трафика ALB.
Пользователь может создавать, редактировать и удалять маршруты.

Создание и настройка маршрута¶

Подготовка¶

Перед созданием нового маршрута пользователь должен настроить запись DNS CNAME, указывающую на общедоступное имя хоста ALB, чтобы разрешить доступ интернет-трафику через ALB к виртуальной машине, а затем подготовить виртуальную машину.

Примечание

Подразумеваем подготовленную виртуальную машину с веб-сервером на порту 80.

Создание маршрута¶

На вкладке Веб-маршруты нажмите Создать маршрут.
В появившемся окне введите:
- Название маршрута в рамках проекта;
- Имя сервера – публичное имя хоста для маршрута;
- Путь позволяет сопоставлять запросы на основе значения URL-пути (опционально);
- Целевой порт - порт назначения трафика (опционально);
- Балансировщик - экземпляр Load Balancer, который обслуживает этот маршрут.
В Целевых сервисах выберите Сервис(ы)для балансировки нагрузки (каждый сервис имеет вес, определяющий объем получаемого трафика).
Выберите тип IP-интерфейса: IPv4/IPv6.
Можно включить Проверку работоспособности (HealthCheck) маршрута.
Система автоматически проверяет состояние виртуальных машин, связанных с маршрутом. Если хотя бы одна из них работает, трафик направляется на доступные машины.
Для проверки работоспособности маршрута введите:
- Путь- URL-адрес сервера для конечной точки проверки работоспособности (опционально);
- Схема URL-адреса (http/https) сервера для конечной точки проверки работоспособности (опционально);
- Имя сервера - имя хоста в заголовке запроса (Host) на проверку работоспособности (опционально);
- Порт URL-адреса сервера для конечной точки проверки работоспособности (опционально);
- Интервал- частота вызовов проверки работоспособности;
- Тайм-аут - продолжительность, в течении которой ALB будет ждать запроса на проверку работоспособности, прежде чем считать сервер неработоспособным;
- Пользовательские заголовки, которые будут отправляться на конечную точку проверки работоспособности (опционально);
- Параметр Перенаправление определяет, должны ли выполняться перенаправления во время проверок работоспособности.

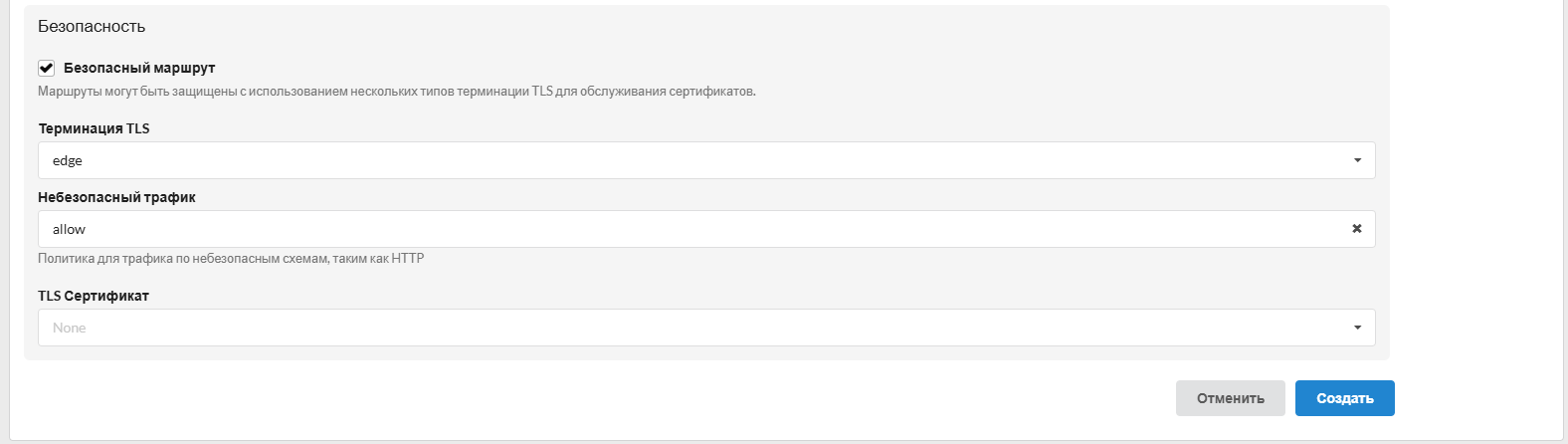

Выберите настройки Безопасности для маршрутов или оставьте флажок Безопасный маршрут пустым.

При выборе Безопасного маршрута укажите тип терминации TLS:
- Edge
  При edge-терминации, терминация зашифрованного TLS-трафика происходит на ALB, далее уже расшифрованный трафик проксируется на внутренние IP-адреса виртуальных машин на порт HTTP (80/tcp). Для терминации TLS-трафика используется загруженный сертификат, если он соответствует полю Имя сервера веб-маршрута, иначе происходит попытка выпуска сертификата LetsEncrypt. Если выпуск LetsEncrypt сертификата не удался по какой-либо причине (например, DNS-запись не настроена на публичный хостнейм ALB, закончился лимит на запросы), то будет использован самоподписанный сертификат по умолчанию.
- Passthrough
  При passthrough-терминации зашифрованный трафик отправляется прямо в пункт назначения без расшифровки трафика. В этом случае балансировщик обеспечивает только распределение трафика между сервисами в соответствии с весами. В настоящее время это единственный метод, поддерживающий авторизацию по клиентским сертификатам (также известный как двусторонняя аутентификация).
- Re-encrypt
  Это вариант edge-терминации, когда TLS-протокол завершается ALB сертификатом, а затем повторно шифрует свое соединение с конечной точкой на порту HTTPS (443/tcp), которая может иметь другой сертификат. Поэтому полный путь соединения шифруется даже во внутренней сети. ALB использует проверки работоспособности для определения доступности хоста.
Примечание

В режиме re-encrypt ALB на данный момент не проверяет достоверность сертификата хоста назначения, таким образом можно использовать самоподписанные сертификаты.
Выберите политику для трафика по небезопасным схемам:
- Allow - позволяет проходить HTTP-трафику;
- Redirect - автоматически перенаправляет клиента с HTTP на HTTPS (используется код HTTP 301).
- None (пустое значение) – HTTP-трафик полностью блокируется. Доступ к маршруту возможен только по HTTPS, а любые запросы по незащищённому протоколу отклоняются.
Выберите один из TLS Сертификатов, ассоциированных с данным маршрутом.
Нажмите Создать.

Новый маршрут появится в общем списке, где можно будет отредактировать его настройки или удалить при помощи бокового меню или нажав соответствующие кнопки в Детали.
Для просмотра деталей созданного маршрута просто нажмите на него.

Новый маршрут появится в общем списке, где можно будет отредактировать его настройки или удалить при помощи бокового меню.

Настройки безопасности и типы маршрутизации¶

Безопасный маршрут	Терминация TLS	Небезопасный трафик	Маршрут
✖	N/A	N/A	HTTP
✔	Edge	None	HTTPS
✔	Edge	Allow	HTTPS / HTTP
✔	Edge	Redirect	HTTPS / HTTP
✔	Re-encrypt	None	HTTPS
✔	Re-encrypt	Allow	HTTPS / HTTP
✔	Re-encrypt	Redirect	HTTPS / HTTP
✔	Passthrough	None	HTTPS

Сертификаты¶

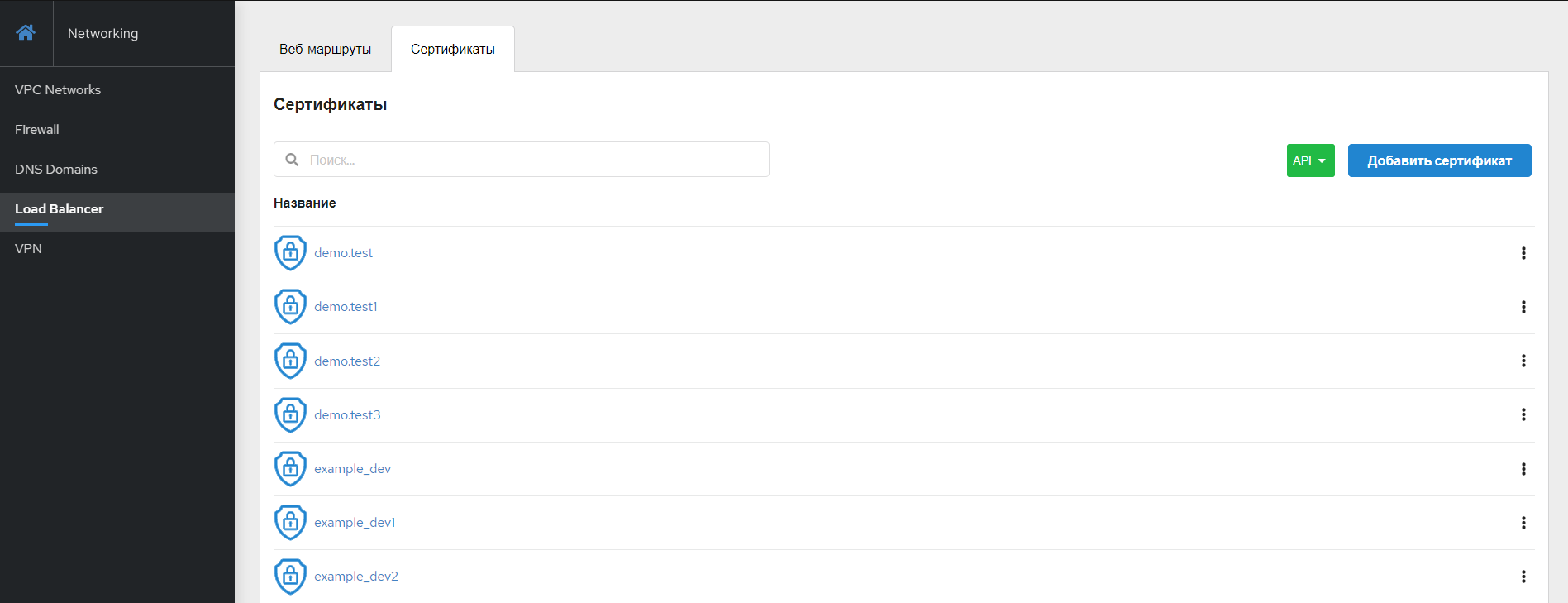

Во вкладке Сертификаты можно добавить сертификаты TLS для edge и повторного шифрования терминации. Сертификаты должны быть в формате PEM. Пользователь имеет возможность добавлять, редактировать и удалять сертификаты.

Добавление сертификатов¶

Пользователь может загружать сертификаты, перетаскивая их, выбирая их или вставляя из буфера обмена.

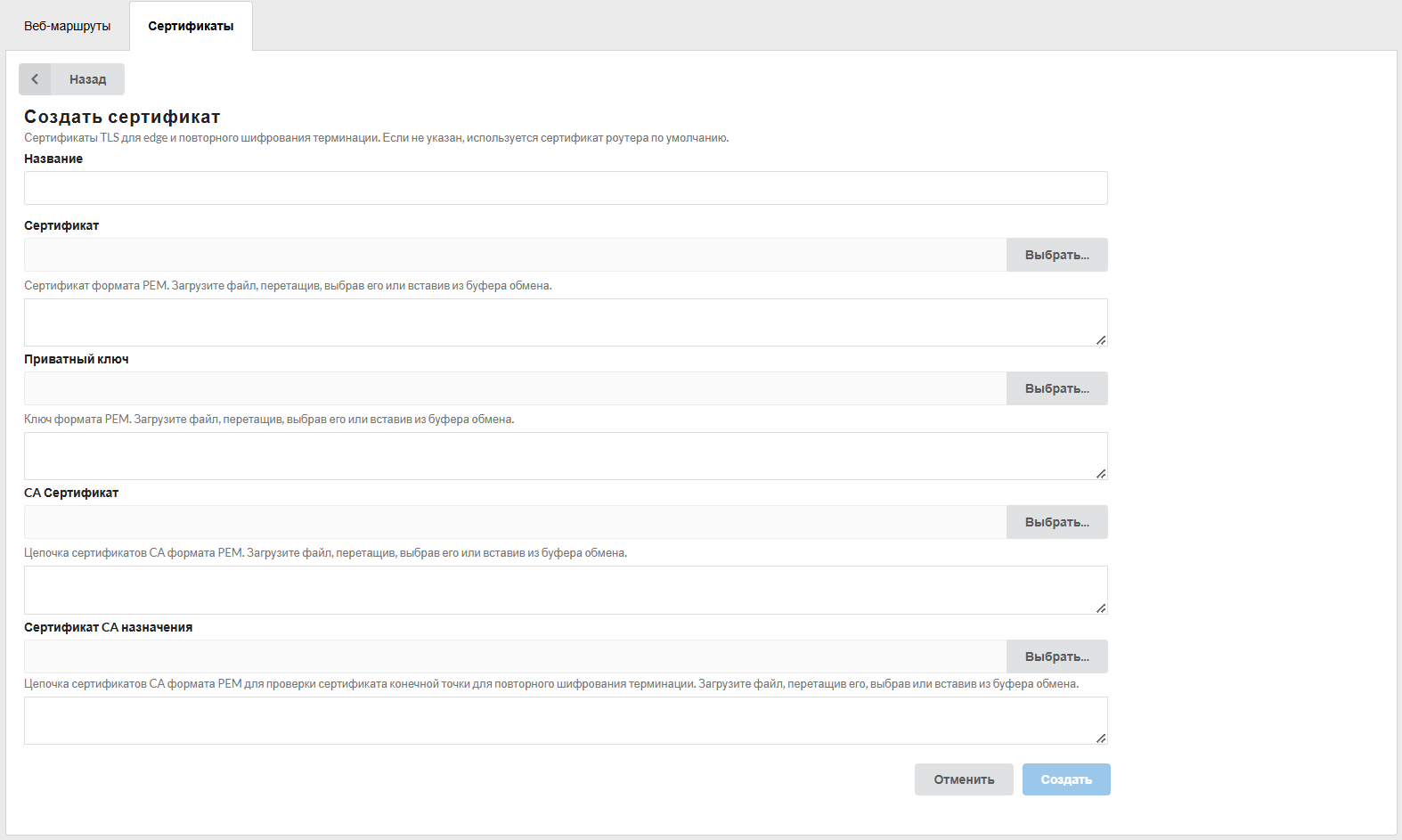

На вкладке Сертификаты нажмите Добавить;
Введите Название для сертификатов;
Нажмите Выбрать и добавьте необходимые сертификаты (или перетащите и вставьте из буфера обмена);
Нажмите Добавить.

Нажмите на добавленный сертификат для просмотра сведений. Редактировать и удалять сертификаты можно двумя способами. Сделать это можно с помощью бокового меню или нажав соответствующие кнопки в Деталях.

Примечание

При использовании собственных сертификатов, для корректной работы в систему должен быть загружен только один сертификат, относящийся к доменному имени. Например, если у загруженного сертификата истёк срок действия - его нужно удалить и загрузить актуальный.

Заголовки запросов¶

Балансировщик нагрузки добавляет и изменяет некоторые заголовки, которые отправляются на целевой сервер.

Заголовок	Пример	Назначение
`X-Real-IP`	`109.243.1.221`	Реальный IP-адрес клиента.
`X-Forwarded-For`	`109.243.1.221`	IP-адрес клиента или список прокси, установленных перед балансировщиком.
`X-Forwarded-Host`	`test.acc1.at.loc.scdc.io`	Имя сервера, используемое в веб-маршруте.
`X-Forwarded-Port`	`443`	Порт веб-маршрута.
`X-Forwarded-Proto`	`https`	Протокол веб-маршрута.
`X-Forwarded-Server`	`e60d898781f3`	Внутреннее имя балансировщика.

Роли и права¶

Действие	Member	Admin	Owner	Operator
Веб-маршруты
Просмотр веб-маршрутов	✔ only own	✔	✔	✔
Создание веб-маршрута	✔	✔	✔	✔
Редактирование веб-маршрута	✔ only own	✔	✔	✔
Удаление веб-маршрута	✔ only own	✔	✔	✔
Сертификаты
Просмотр сертификатов	✔ only own	✔	✔	✔
Создание сертификата	✔	✔	✔	✔
Редактирование сертификата	✔ only own	✔	✔	✔
Удаление сертификата	✔ only own	✔	✔	✔
